暗杆法兰式消防信号闸阀：消防供水系统的核心控制枢纽
消防信号闸阀厂家
作者：广东振兴消防
阅读量：174
发表时间：2025-11-22
文章摘要：在消防供水系统中，阀门作为控制水流的关键组件，直接决定了火灾发生时供水的稳定性和可靠性。暗杆法兰式消防信号闸阀凭借其独特的结构设计、精准的控制性能以及实时的信号反馈功能，成为各类建筑消防系统中的核心控制设备，广泛应用于消火栓系统、自动喷水灭火系统等关键场景，为消防...
在消防供水系统中，阀门作为控制水流的关键组件，直接决定了火灾发生时供水的稳定性和可靠性。暗杆法兰式消防信号闸阀凭借其独特的结构设计、精准的控制性能以及实时的信号反馈功能，成为各类建筑消防系统中的核心控制设备，广泛应用于消火栓系统、自动喷水灭火系统等关键场景，为消防供水的有效调控提供坚实保障。
一、基本概述：解码暗杆法兰式消防信号闸阀的核心定义

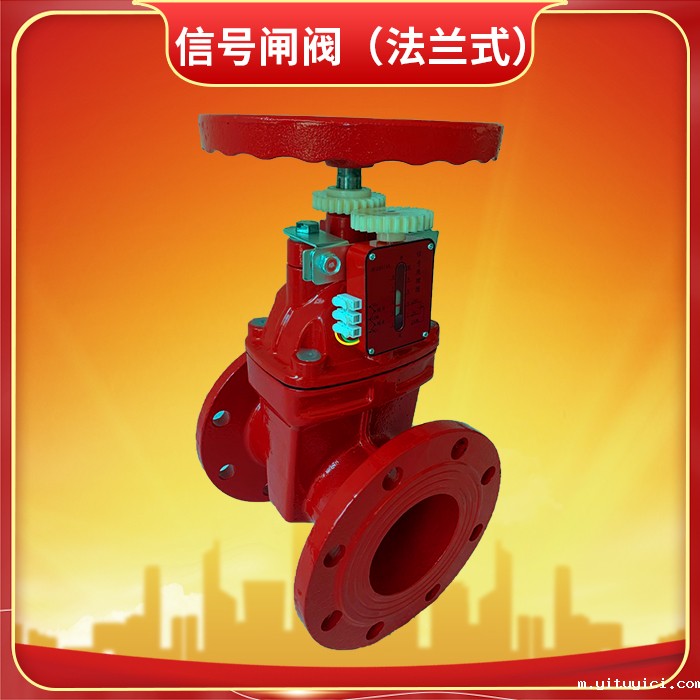

暗杆法兰式消防信号闸阀是一种兼具“暗杆操作”“法兰连接”和“信号反馈”三大核心特征的消防专用闸阀，主要用于消防供水管道系统中，实现对水流的开启、关闭及调节控制，并能将阀门的实时启闭状态转化为电信号传输至消防控制室，便于管理人员实时监控。
相较于明杆闸阀，“暗杆”设计是其最显著的特点——阀杆不随闸板的升降而做轴向运动，而是通过阀杆与闸板之间的螺纹传动实现闸板升降，阀杆整体隐藏于阀体内部，仅通过顶部的操作手轮或驱动装置进行控制；“法兰连接”则指阀门两端通过法兰与管道固定连接，具备密封性能好、拆卸便捷、承压能力强的优势；“信号反馈”功能是其区别于普通闸阀的关键，通过内置的行程开关或编码器等装置，实时采集阀门的开启度（如全开、全关或中间状态），并将信号传输至消防控制中心，实现对阀门运行状态的远程监控。
二、核心结构：解析阀门的关键组成部分
暗杆法兰式消防信号闸阀的结构设计围绕“密封可靠、操作便捷、信号精准”三大核心需求展开，主要由阀体组件、启闭组件、密封组件、连接组件和信号反馈组件五大部分构成，各部分协同工作确保阀门性能稳定：
（一）阀体组件
阀体作为阀门的基础承载部件，通常采用球墨铸铁或碳钢材质铸造而成，具备高强度、耐腐蚀、抗冲击的特点，能适应消防供水系统的高压工况（公称压力一般为1.6MPa或2.5MPa）。阀体内部设计有流畅的流道，减少水流阻力，确保供水效率；同时预留了信号组件安装接口，为信号反馈功能提供结构支撑。
（二）启闭组件
启闭组件是控制水流的核心，包括暗杆阀杆、闸板和操作装置。暗杆阀杆采用不锈钢材质，表面经过精密加工处理，具备良好的耐磨性和抗腐蚀性，其一端通过螺纹与闸板连接，另一端与操作手轮或电动驱动装置配合；闸板采用铜合金或不锈钢材质，采用平行式或楔式结构设计，确保与阀座的紧密贴合；操作装置分为手动（手轮）和电动两种，手动装置适用于小型管道或操作空间充足的场景，电动装置则适用于大型管道或远程控制需求的场景。
（三）密封组件
密封性能是消防阀门的关键指标，该阀门的密封组件包括阀座密封和阀杆密封。阀座采用橡胶或聚四氟乙烯等弹性材料，与闸板配合形成面密封，能有效阻止水流泄漏；阀杆密封采用填料密封或机械密封结构，填料通常为石墨或聚四氟乙烯填料，防止阀杆与阀体连接处出现漏水现象，同时保证阀杆旋转顺畅。
（四）连接组件
连接组件即法兰盘，与阀体一体铸造或焊接成型，法兰规格符合国家标准（如GB/T 9113），法兰表面加工有密封槽，通过放置垫片（如橡胶垫片、金属垫片）与管道法兰紧密连接，再通过螺栓紧固，实现可靠密封，确保高压工况下无泄漏。
（五）信号反馈组件
信号反馈组件是实现“消防信号”功能的核心，主要由行程开关、编码器、接线盒等组成。当阀门通过操作装置启闭时，闸板的升降带动阀杆旋转，阀杆的旋转运动通过机械传动机构转化为行程开关的通断信号，或通过编码器转化为模拟量信号（如4-20mA电流信号），信号经接线盒处理后传输至消防控制室，管理人员可通过监控系统实时掌握阀门状态。部分高端型号还具备故障报警功能，当阀门出现卡涩、泄漏等异常时，能及时发出报警信号。
三、工作原理：揭秘水流控制与信号传输的协同机制
暗杆法兰式消防信号闸阀的工作过程主要分为“水流控制”和“信号反馈”两个协同进行的环节，其核心原理基于机械传动与电信号转换的结合：
（一）水流控制原理
当需要开启阀门时，操作人员旋转手轮或启动电动驱动装置，带动暗杆阀杆旋转。由于阀杆与闸板之间采用螺纹连接，且闸板受阀体内部导向结构限制无法旋转，阀杆的旋转运动便转化为闸板的轴向升降运动——阀杆顺时针旋转时，闸板沿导向结构上升，阀体流道逐渐打开，水流通过；阀杆逆时针旋转时，闸板下降，逐渐贴合阀座，流道关闭，切断水流。暗杆设计使得阀杆全程隐藏于阀体内部，仅通过手轮的旋转圈数即可大致判断闸板的开启程度。
（二）信号反馈原理
在阀杆旋转过程中，与其联动的机械传动机构（如齿轮组、凸轮）同步运动。当闸板上升至全开位置或下降至全关位置时，传动机构触发对应的行程开关——全开时触发“全开信号”行程开关，全关时触发“全关信号”行程开关，行程开关的通断信号通过导线传输至消防控制室；若采用编码器，则可实时采集阀杆的旋转角度，并将其转化为对应闸板开启度的模拟量信号，实现对阀门开启状态的精准监控。当阀门处于中间调节状态时，部分型号也能通过编码器反馈具体的开启百分比，满足流量调节需求。
四、核心性能特点：解读阀门的消防适配优势
暗杆法兰式消防信号闸阀之所以能成为消防供水系统的优选设备，源于其适配消防场景的多重核心性能优势：
（一）空间适应性强，安装灵活
暗杆设计使得阀门整体高度大幅降低，相较于明杆闸阀，在吊顶内、管井等狭小空间内安装时更具优势，无需预留阀杆升降的额外空间，极大提升了安装场景的灵活性，尤其适用于高层建筑、地下车库等空间受限的消防系统。
（二）密封可靠，承压能力优异
采用法兰连接与双重密封结构（阀座密封+阀杆密封），配合高强度阀体材质，使得阀门具备优异的密封性能和承压能力，公称压力可达1.6MPa-4.0MPa，能适应消防系统的高压供水需求，长期使用过程中泄漏率极低，确保火灾发生时供水无损耗。
（三）信号实时精准，监控便捷
信号反馈组件能实时、准确地将阀门启闭状态传输至消防控制室，实现远程监控，避免了传统阀门需人工现场检查状态的弊端。在火灾应急场景下，管理人员可通过监控系统快速确认阀门是否处于正确启闭状态，及时发现并处理阀门故障，保障供水系统稳定运行。
（四）操作便捷，维护成本低
手动操作时，手轮采用省力结构设计，旋转力矩小，操作人员无需专业技能即可轻松操作；电动操作时可实现远程控制，适配智能化消防系统。同时，阀门结构简单，易损件（如密封件、填料）更换便捷，日常维护仅需定期检查密封性能和信号反馈精度，维护成本较低。
（五）耐腐蚀抗老化，使用寿命长
阀体、阀杆、闸板等关键部件采用耐腐蚀材质，表面经过防腐处理（如镀锌、喷塑），能适应消防供水系统中可能存在的水质腐蚀问题；密封件选用耐老化弹性材料，在长期使用过程中不易变形失效，阀门整体使用寿命可达10-15年，符合消防设备长期可靠运行的需求。
五、适用场景：匹配不同消防供水系统的需求
暗杆法兰式消防信号闸阀凭借其性能优势，广泛适配于各类消防供水系统，主要适用场景包括：
（一）消火栓系统
在室内外消火栓系统中，作为主干管、分支管的控制阀门，用于开启或关闭消火栓的供水通道。当某一区域发生火灾时，可通过关闭对应分支管的闸阀，实现局部供水控制，避免水资源浪费；同时，信号反馈功能确保管理人员能实时掌握阀门状态，避免因阀门未开启导致消火栓无水的情况。
（二）自动喷水灭火系统
在自动喷水灭火系统的配水管道中，用于控制报警阀组、水流指示器等组件的供水，或作为分区控制阀门。当系统进行维护检修时，可关闭对应区域的闸阀，实现分区停水，不影响其他区域系统的正常运行；火灾发生时，阀门全开确保喷水灭火系统的供水流量和压力，信号反馈功能能及时向消防控制室反馈阀门状态，辅助判断系统运行情况。
（三）消防水池与水箱供水系统
作为消防水池、消防水箱向供水管道输水的控制阀门，用于控制储水设施的出水。由于水池、水箱周边空间往往较为狭小，暗杆设计的空间优势得以充分发挥，同时信号反馈功能能实时监控阀门是否处于正常开启状态，确保储水设施在火灾时能及时供水。
（四）大型建筑与工业场所消防系统
适用于高层建筑、商业综合体、工业厂房、仓库等大型场所的消防供水系统。这些场所管道口径大（通常DN50-DN600）、供水压力高，法兰连接的承压优势和暗杆设计的空间优势能完美适配；同时，远程信号监控功能满足大型场所消防系统集中管理的需求，提升消防管控效率。
六、安装调试与维护保养：保障阀门可靠运行的关键环节
暗杆法兰式消防信号闸阀的安装调试质量和日常维护保养直接影响其使用寿命和应急性能，需严格遵循规范流程：
（一）安装调试要点
安装前需对阀门进行外观检查，确认阀体无裂纹、密封件无破损、信号组件完好；清理管道接口杂质，确保法兰密封面平整无损伤。安装时需注意阀门的安装方向（部分型号有流向要求），法兰对齐后放置垫片，均匀拧紧螺栓，避免因受力不均导致密封失效；信号组件的接线需严格按照接线图进行，确保正负极正确，接线牢固，避免信号传输故障。调试时，手动或电动操作阀门全开、全关，检查闸板升降顺畅无卡涩，同时在消防控制室确认信号反馈是否准确对应——全开时显示“全开”信号，全关时显示“全关”信号，中间状态显示准确的开启度；调试完成后，将阀门置于全开状态，确保消防系统随时处于备用状态。
（二）维护保养规范
日常维护需每月进行一次外观检查，查看阀体有无泄漏、法兰连接螺栓有无松动、信号接线有无脱落；每季度手动操作阀门启闭一次，涂抹润滑油（如钙基润滑脂）于阀杆和操作手轮处，确保启闭顺畅，防止阀杆锈蚀卡涩。每年进行一次全面维护，拆解阀杆密封组件，更换老化的填料；检查阀座密封面，若有磨损需及时修复或更换；对信号反馈组件进行校准，确保信号传输精准，同时测试故障报警功能是否正常。此外，需避免阀门长期处于半开启状态，防止闸板与阀座因局部受力不均导致密封面磨损；冬季低温环境下，需对室外安装的阀门采取保温措施，防止阀体冻裂。
七、总结：消防供水系统的“可靠控制者”与“状态传递者”
暗杆法兰式消防信号闸阀以其暗杆设计的空间优势、法兰连接的密封优势和信号反馈的监控优势，成为消防供水系统中不可或缺的核心控制设备。它不仅能精准控制水流的开启与关闭，保障火灾发生时的稳定供水，更能通过实时信号反馈实现远程监控，为消防系统的智能化管理提供有力支撑。然而，阀门的可靠运行离不开规范的安装调试和定期的维护保养，同时需结合具体场景选择合适的规格型号。在消防安全日益重要的今天，暗杆法兰式消防信号闸阀将持续作为消防供水系统的“可靠控制者”与“状态传递者”，为建筑消防安全筑牢第一道防线。
