消防信号蝶阀：消防供水系统的智能调控关键设备
消防信号蝶阀厂家
作者：广东振兴消防
阅读量：450
发表时间：2025-11-18
文章摘要：在现代化消防供水系统中，阀门的精准调控与状态可视化是保障应急供水可靠性的核心要求。消防信号蝶阀作为融合了蝶阀高效启闭特性与智能信号反馈功能的专用设备，凭借结构紧凑、操作便捷、状态可监控等优势，广泛应用于各类建筑消防系统的管道控制中，成为连接供水管道与消防监控中心...
在现代化消防供水系统中，阀门的精准调控与状态可视化是保障应急供水可靠性的核心要求。消防信号蝶阀作为融合了蝶阀高效启闭特性与智能信号反馈功能的专用设备，凭借结构紧凑、操作便捷、状态可监控等优势，广泛应用于各类建筑消防系统的管道控制中，成为连接供水管道与消防监控中心的关键枢纽，为火灾应急响应提供精准的水流控制与实时的状态反馈。
一、基本概述：解析消防信号蝶阀的核心定义
消防信号蝶阀是一种以蝶板为启闭件，通过旋转蝶板控制水流通断，并能将阀门实时启闭状态转化为电信号传输至消防控制室的消防专用阀门。其核心特征体现在“蝶阀结构”与“信号反馈”的有机结合——相较于传统闸阀，蝶阀以旋转90°即可实现全开或全关的高效启闭方式为基础，叠加信号采集与传输模块，使阀门不仅具备水流控制能力，更能实现状态的远程监控，满足消防系统智能化管理的需求。
与普通消防蝶阀相比，消防信号蝶阀的关键差异在于增设了信号反馈装置，可实时向消防控制室传输“全开”“全关”或中间开度信号，解决了普通蝶阀需人工现场检查状态的弊端；与消防信号闸阀相比，其以蝶板旋转替代闸板升降，结构更紧凑、启闭速度更快，尤其适用于空间受限或需快速响应的消防场景。
二、核心结构：拆解阀门的关键组成部件
消防信号蝶阀的结构设计围绕“高效启闭、可靠密封、精准传信”三大核心目标构建，主要由阀体组件、启闭组件、密封组件、连接组件和信号反馈组件五部分构成，各组件协同保障阀门性能稳定：
（一）阀体组件
阀体作为基础承载部件，通常采用球墨铸铁或碳钢铸造而成，具备高强度、抗冲击、耐腐蚀的特性，可适配消防系统1.6MPa-2.5MPa的公称压力要求。阀体内部设计为直通式流道，流阻系数小，能减少水流能量损耗；阀体内壁经过精密加工，为蝶板的旋转提供稳定导向，同时预留信号组件安装接口，确保结构集成性。
（二）启闭组件
启闭组件是控制水流的核心，包括蝶板、阀杆和操作装置。蝶板采用不锈钢或铜合金材质，呈圆盘状，通过阀杆固定于阀体中心，旋转角度0°-90°对应阀门全关-全开；阀杆选用高强度不锈钢，一端与蝶板刚性连接，另一端与操作装置联动，确保扭矩传递稳定；操作装置分为手动（手柄或手轮）和电动两种，手动装置通过杠杆原理实现省力操作，电动装置则配备驱动电机与减速机构，支持远程控制，适配大型管道或智能化系统。
（三）密封组件
密封性能直接决定消防供水可靠性，该阀门采用“蝶板-阀座”面密封结构。阀座通常选用三元乙丙橡胶（EPDM）或丁腈橡胶，通过硫化工艺固定于阀体内壁，具备良好的弹性、耐老化性和耐水性；蝶板表面经过抛光处理，与阀座紧密贴合时形成可靠密封，有效阻止水流泄漏。部分高压型号还会在阀杆与阀体连接处增设填料密封（如石墨填料），进一步提升密封效果。
（四）连接组件

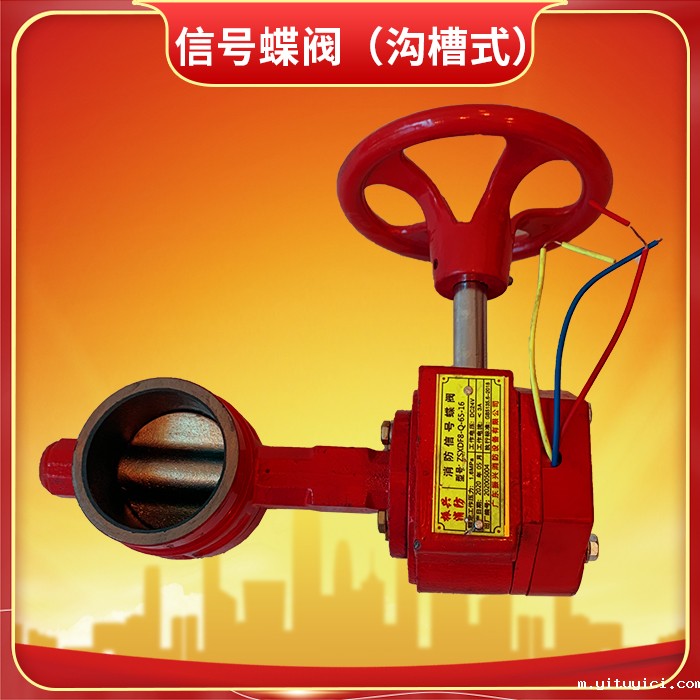

消防信号蝶阀多采用法兰连接方式，法兰与阀体一体铸造或焊接成型，规格符合GB/T 9113等国家标准。法兰表面加工有密封槽，通过放置橡胶或金属垫片与管道法兰对接，再用螺栓均匀紧固，确保高压工况下连接牢固、无泄漏。部分小口径型号也支持沟槽连接，提升安装便捷性。
（五）信号反馈组件
这是消防信号蝶阀区别于普通蝶阀的核心部件，由行程开关（或编码器）、联动机构和接线盒组成。联动机构与阀杆机械连接，当阀杆带动蝶板旋转时，联动机构同步动作：蝶板旋转至90°（全开）或0°（全关）时，触发对应行程开关，产生通断信号；采用编码器的型号可实时采集蝶板旋转角度，转化为4-20mA模拟量信号，精准反馈中间开度。信号经接线盒处理后传输至消防控制室，实现远程监控，部分型号还具备故障报警功能，当阀门卡涩时可及时预警。
二、工作原理：揭秘水流控制与信号传输的协同机制
消防信号蝶阀的工作过程是“机械启闭”与“电信号反馈”的协同运作，核心原理基于蝶板旋转控制流道通断及机械联动触发信号：
（一）水流控制原理
开启阀门时，手动旋转手柄或启动电动驱动装置，阀杆带动蝶板绕阀体中心旋转。当蝶板从0°（全关状态，垂直于流道）旋转至90°时，蝶板平行于流道，阀体流道完全打开，水流顺畅通过；关闭阀门时，反向旋转阀杆，蝶板从90°转回0°，逐渐遮挡流道，直至完全切断水流。由于蝶板旋转角度与流道开度呈线性关系，部分型号可通过控制旋转角度实现水流调节。
（二）信号反馈原理
阀杆旋转时，同步带动信号反馈组件的联动机构（如凸轮、齿轮组）动作。当蝶板旋转至全开位置（90°），联动机构推动“全开行程开关”闭合，向消防控制室发送“全开”电信号；旋转至全关位置（0°）时，触发“全关行程开关”，发送“全关”信号。若采用编码器，联动机构带动编码器转轴旋转，编码器将旋转角度转化为对应电信号，例如旋转45°时反馈“50%开度”信号。信号传输至消防控制室后，监控系统实时显示阀门状态，实现“远程可视化管控”。
三、核心性能特点：适配消防场景的关键优势
消防信号蝶阀之所以能成为消防系统的主流设备，源于其适配消防应急需求的多重核心优势：
（一）启闭迅速，应急响应快
蝶板仅需旋转90°即可完成全开或全关操作，手动操作耗时通常不超过3秒，电动操作可在1-5秒内完成，远快于闸阀的升降式启闭。火灾应急场景下，能快速打开供水通道，为灭火争取宝贵时间；系统维护时，也可快速关闭实现分区停水。
（二）结构紧凑，空间适应性强
相较于闸阀，蝶阀采用圆盘式启闭件，阀体长度仅为同口径闸阀的1/3-1/2，整体体积小巧、重量轻。尤其适用于吊顶内、管井、地下车库等狭小空间安装，无需预留大量操作或启闭空间，大幅提升安装灵活性。
（三）流阻小，供水效率高
直通式流道设计搭配全开状态下平行于水流的蝶板，使水流几乎无阻碍通过，流阻系数远低于闸阀和截止阀。消防供水时能减少压力损失，确保末端消火栓或喷头具备足够的水压和流量，提升灭火效果。
（四）状态可视，监控智能化
信号反馈功能实现了阀门状态的远程实时监控，消防控制室可精准掌握阀门“全开/全关/中间开度”状态，无需人工现场巡检。火灾时能快速确认供水阀门是否处于正确状态，避免因阀门未开启导致的供水失效；日常维护时也可通过信号判断阀门是否卡涩，提升管理效率。
（五）密封可靠，耐候性优异
橡胶阀座与金属蝶板的紧密贴合形成可靠密封，泄漏率极低；关键部件采用耐腐蚀材质并经过防腐处理（如镀锌、喷塑），能适应消防供水系统中的水质腐蚀及室外低温、高温等恶劣环境，使用寿命可达8-12年，满足消防设备长期可靠运行的需求。
四、适用场景：精准匹配消防系统需求
基于上述性能优势，消防信号蝶阀广泛应用于各类消防供水系统，核心适用场景包括：
（一）自动喷水灭火系统
作为系统的分区控制阀门、报警阀组前的控制阀门及末端试水装置的控制阀门。分区控制时，可通过关闭对应区域阀门实现分区维护，不影响其他区域运行；报警阀组前的阀门能快速开启保障供水，信号反馈功能确保控制室实时掌握供水状态。
（二）消火栓系统
适用于室内外消火栓系统的主干管、分支管及消防水泵出水管控制。主干管采用大口径消防信号蝶阀（DN100-DN600），凭借流阻小的优势保障大面积供水；分支管阀门的信号反馈功能可监控各区域消火栓供水是否正常。
（三）消防储水设施系统
作为消防水池、消防水箱、稳压罐等储水设施的出水控制阀门。由于储水设施周边空间往往有限，蝶阀的紧凑结构更易安装；信号反馈功能能实时监控储水设施是否处于正常供水状态，避免应急时无水可用。
（四）大型复杂建筑与工业场景
适配高层建筑、商业综合体、工业厂房、物流仓库等大型场所。这些场所消防系统管道口径大、分区多，电动消防信号蝶阀可实现远程集中控制；信号反馈功能适配智能化消防管控平台，满足大型场所“精准监控、快速响应”的需求。
（五）市政消防管网
在市政消防干管的分段控制、区域隔离中应用，当某段管网维护或发生泄漏时，可快速关闭对应蝶阀实现分段管控，同时通过信号反馈至市政消防指挥中心，实时掌握管网阀门状态。
五、安装调试与维护保养：保障可靠运行的关键
消防信号蝶阀的可靠运行依赖规范的安装调试与定期维护，需严格遵循以下流程：
（一）安装调试要点
安装前需检查阀门外观（无裂纹、密封件完好）、信号组件（接线盒无破损、行程开关灵敏）及型号参数（适配管道压力、口径）；清理管道接口杂质，确保法兰密封面平整。安装时需注意水流方向（部分型号有明确流向标识），法兰对齐后放置垫片，均匀拧紧螺栓，避免受力不均导致密封失效；信号组件接线需按接线图操作，确保正负极正确、接线牢固，避免信号传输故障。调试时，手动或电动操作阀门全开、全关，检查蝶板旋转顺畅无卡涩；同时在消防控制室验证信号反馈——全开显示“全开”、全关显示“全关”，中间开度显示准确；调试后将阀门置于全开备用状态。
（二）维护保养规范
日常维护：每月检查外观（阀体无泄漏、法兰螺栓无松动、接线无脱落）；每季度手动操作阀门启闭一次，在阀杆旋转部位涂抹润滑油（如硅基润滑脂），防止锈蚀卡涩。年度维护：拆解阀杆密封组件，更换老化填料；检查阀座密封面，若有磨损需修复或更换；校准信号反馈组件，确保信号与实际状态一致；测试电动驱动装置（若有）的启停可靠性。特殊维护：冬季对室外阀门采取保温措施，防止阀座橡胶冻裂；长期停用后需重新调试，确认性能正常后方可投入使用。
六、总结：消防智能化管控的核心支撑设备
消防信号蝶阀以“启闭迅速、结构紧凑、智能监控”的核心优势，成为现代消防供水系统的关键控制设备。它不仅通过高效的水流控制保障火灾应急供水，更凭借信号反馈功能实现阀门状态的远程可视化管控，适配消防系统智能化发展趋势。然而，其可靠运行离不开规范的安装调试与定期维护，同时需结合场景需求选择手动或电动型号、匹配合适口径与压力等级。在消防安全愈发重视智能化的今天，消防信号蝶阀将持续作为“高效控制+智能监控”的双重核心，为建筑及市政消防系统筑牢安全防线。
